Rektifikační terče pod dlažbu – Návod, jak upravit spád terasy o 0-5% pomocí korektoru BC-PH5 u terčů PB série

Pokud potřebujete kompenzovat spád podkladu pod terasou nebo terasu na rovném podkladu vyspádovat, využijte k montáži terasy rektifikační terče Buzon se sklonovým korektorem BC-PH5. Jak přesně nastavit terč a sklonový korektor pro vyrovnání terasy Vám poradí tento návod.

Buzon rektifikační terče pod dlažbu velmi usnadňují pokládku venkovní dlažby. Jsou nejen výškově nastavitelné milimetr po milimetru, ale umožňují i kompenzovat sklon podkladu. V dřívějším příspěvku našeho Blogu se dočtete v čem je pokládka dlažby na terče Buzon výhodná.

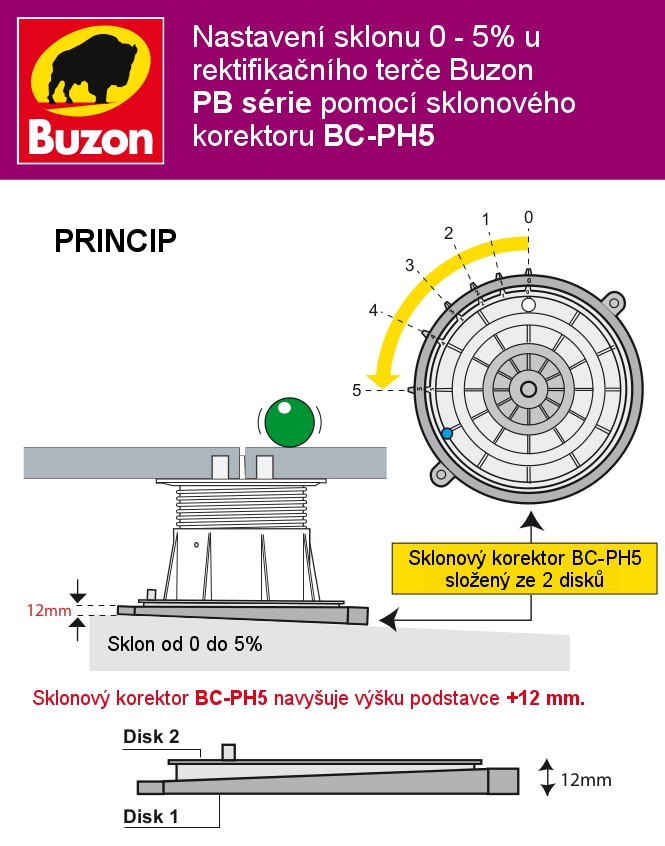

Nastavení sklonu PB terče Buzon pomocí korektoru BC-PH5

U Buzon terčů pod dlažbu PB série slouží k úpravě spádu sklonový korektor BC-PH5, který se vkládá pod základnu rektifikačního terče a který umožňuje upravení spádu plochy o 0 – 5%.

Sklonový korektor BC-PH5 se skládá ze dvou disků. Spodní disk slouží k nastavení směru sklonu, vrchní disk pak upravuje míru sklonu v %.

Na obvodu sklonového korektoru jsou vyznačeny hodnoty 0 až 5 odpovídající hodnotám sklonu 0% až 5%.

Při nastavování výšky terče pod dlažbu je nutné brát na zřetel, že sklonový korektor BC-PH5 zvyšuje celkovou výšku rektifikačního terče o 12 mm.

Výškové rozpětí rektifikačních terčů Buzon PB série s korektorem BC-PH5

Nastavitelné rektifikační terče pod dlažbu PB série tedy budou mít vyšší výškové rozpětí než bez použití sklonového korektoru, a to od 40 do 977 mm:

PB-01 (s korektorem BC-PH5) 40 – 54 mm
PB-1 (s korektorem BC-PH5) 54 – 72 mm
PB-2 (s korektorem BC-PH5) 72 – 102 mm
PB-3 (s korektorem BC-PH5) 102 – 157 mm
PB-4 (s korektorem BC-PH5) 157 – 257 mm
PB-5 (s korektorem BC-PH5) 242 – 327 mm

Vyšší výšky PB rektifikačních terčů pod dlažbu obsahují jeden nebo více nástavců C1-PB4:

PB-6 (s korektorem BC-PH5) 297 – 379 mm
PB-7 (s korektorem BC-PH5) 379 – 497 mm
PB-8 (s korektorem BC-PH5) 464 – 617 mm
PB-9 (s korektorem BC-PH5) 549 – 737 mm
PB-10 (s korektorem BC-PH5) 632 – 857 mm
PB-11 (s korektorem BC-PH5) 717 – 977 mm

Postup nastavení sklonového korektoru BC-PH5 pro úpravu sklonu o 0-5%

Ukážeme si to na příkladu spádu podkladu o hodnotě 3%.

Krok 1 - Stanovení směru a hodnoty sklonu podkladu

Nejdříve stanovíme pomocí měřidla Buzon Level přesný směr sklonu podkladu a hodnotu sklonu v %. V našem případě jsme naměřili hodnotu 3%.

Rektifikační terče Buzon - návod BC-PH5 krok 1

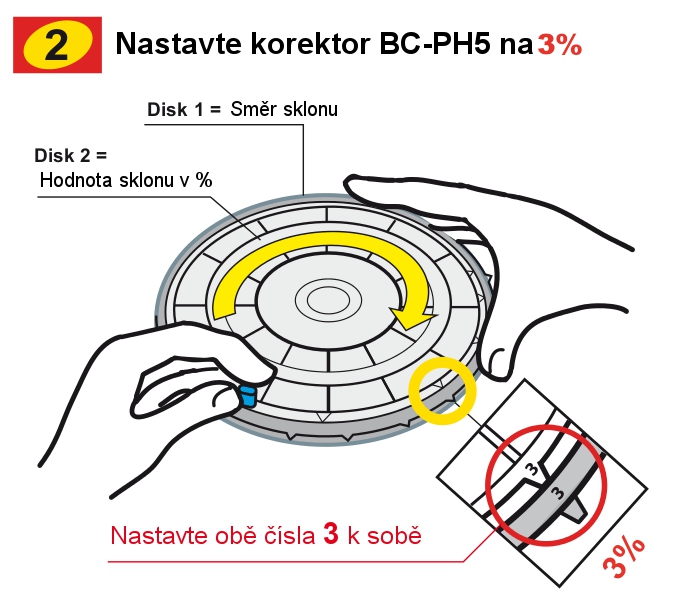

Krok 2 -  Nastavení sklonového korektoru BC-PH5

Vezmeme sklonový korektor BC-PH5 a nastavíme jej tak, aby obě čísla (v našem případě čísla 3) ukazovala stejným směrem.

Rektifikační terče Buzon - návod BC-PH5 krok 2

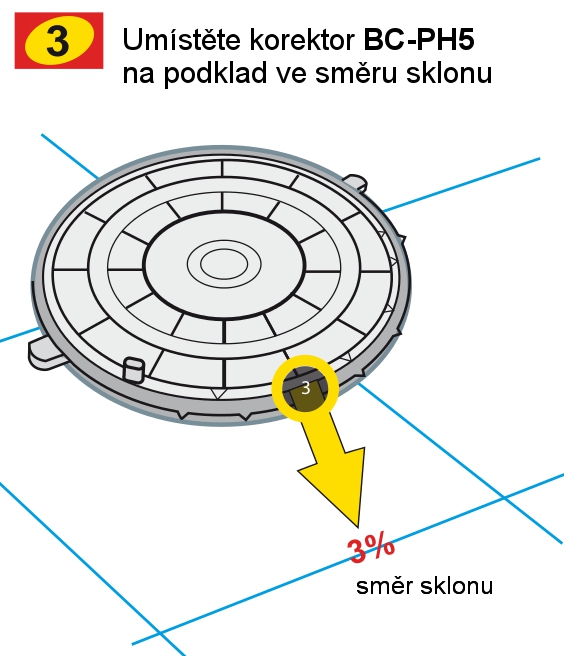

Krok 3 - Umístění sklonového korektoru BC-PH5

Sklonový korektor BC-PH5 umístíme na podklad a nasměrujeme jej ve směru spádu plochy.

Umístění sklonového korektoru BC-PH5

Krok 4 - Instalace rektifikačního terče Buzon PB série

Na připravený korektor BC-PH5 postavíme rektifikační terč pod dlažbu PB série.

Instalace rektifikačního terče Buzon PB série

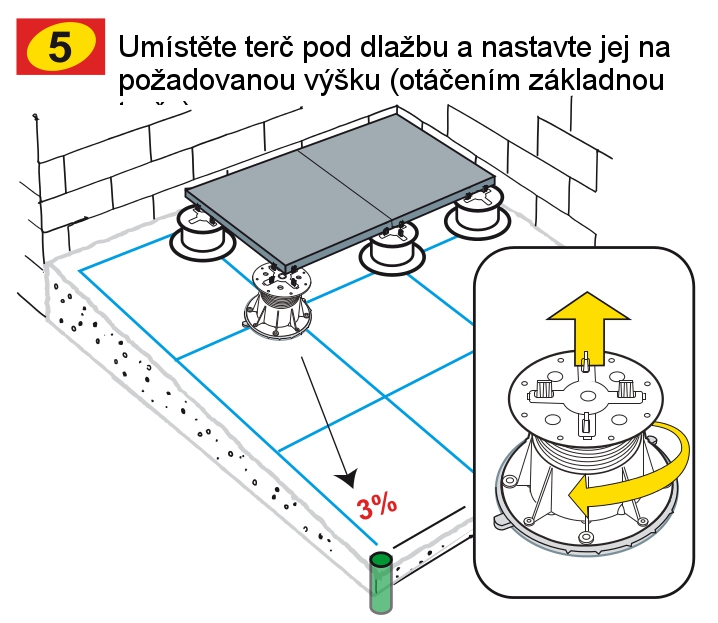

Krok 5 - Umístění terče pod dlažbu a nastavení potřebné výšky rektifikačního terče

Takto připravený rektifikační terče pod dlažbu PB s korektorem BC-PH5 umístíme pod dlažbu a nastavíme na požadovanou konečnou výšku.

Výšku nastavujeme otáčením základny rektifikačního terče PB, s korektorem BC-PH5 již nemanipulujeme.

Umístění terče pod dlažbu

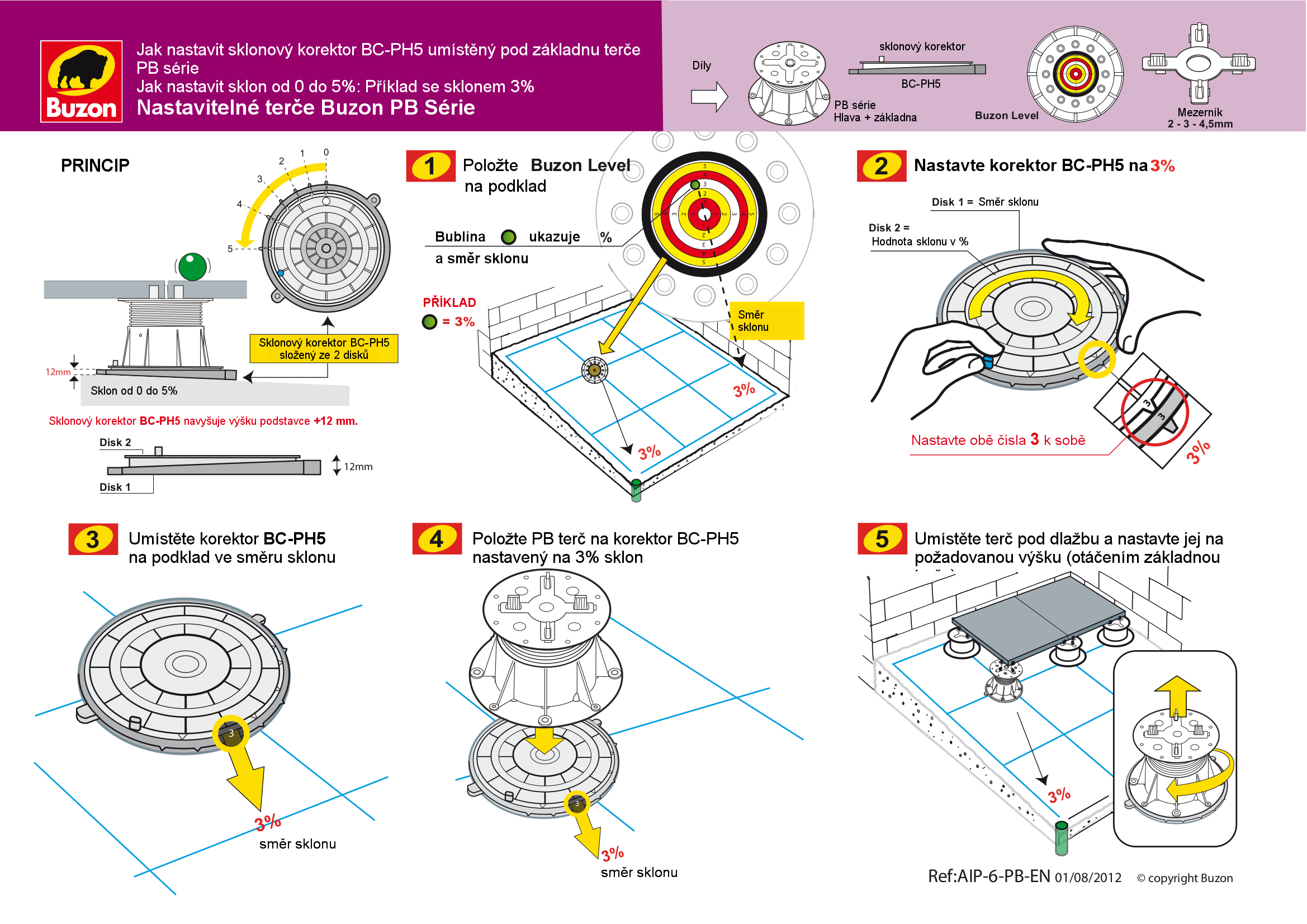

Kompletní obrazový návod ke stažení (formát JPG).
