Rektifikační terče BUZON® - série BC - Buzon WIND RESISTANT KIT (KIT-WR) pro zajištění venkovní keramické dlažby

BUZON WIND RESISTANT KIT (KIT-WR) pro zajištění venkovní dlažby

Výrobce: Buzon Pedestal International

Souprava WIND RESISTANT KIT (KIT-WR) ukotví dlažbu a zajistí ji tak proti odvanutí. Určena pro nastavitelné podstavce Buzon.

Vhodné pro keramickou dlažbu o tloušťce 20 – 22 mm.

Souprava KIT-WR obsahuje:

a) varianta pro DPH sérii terčů Buzon: cena 70,- Kč/sadu (bez DPH)
1 ks disk U-WASHER + 1 ks šroub + 1 ks mezerník DPH-TABS-POM-WR

b) varianta pro PB a BC sérii: cena 64,- Kč/sadu (bez DPH)
1 ks disk U-WASHER + 1 ks šroub + 1 ks PB-KIT-1

Více viz záložky níže.



X

Technická specifikace soupravy KIT-WR (WIND RESISTANT KIT):

Použití: Vhodné pro venkovní keramickou dlažbu o tloušťce 20 - 22 mm.

Souprava KIT-WR může mít dle určení pro DPH či PB/BC terče různé složení. Proto se jednotlivé díly také objednávají samostatně.

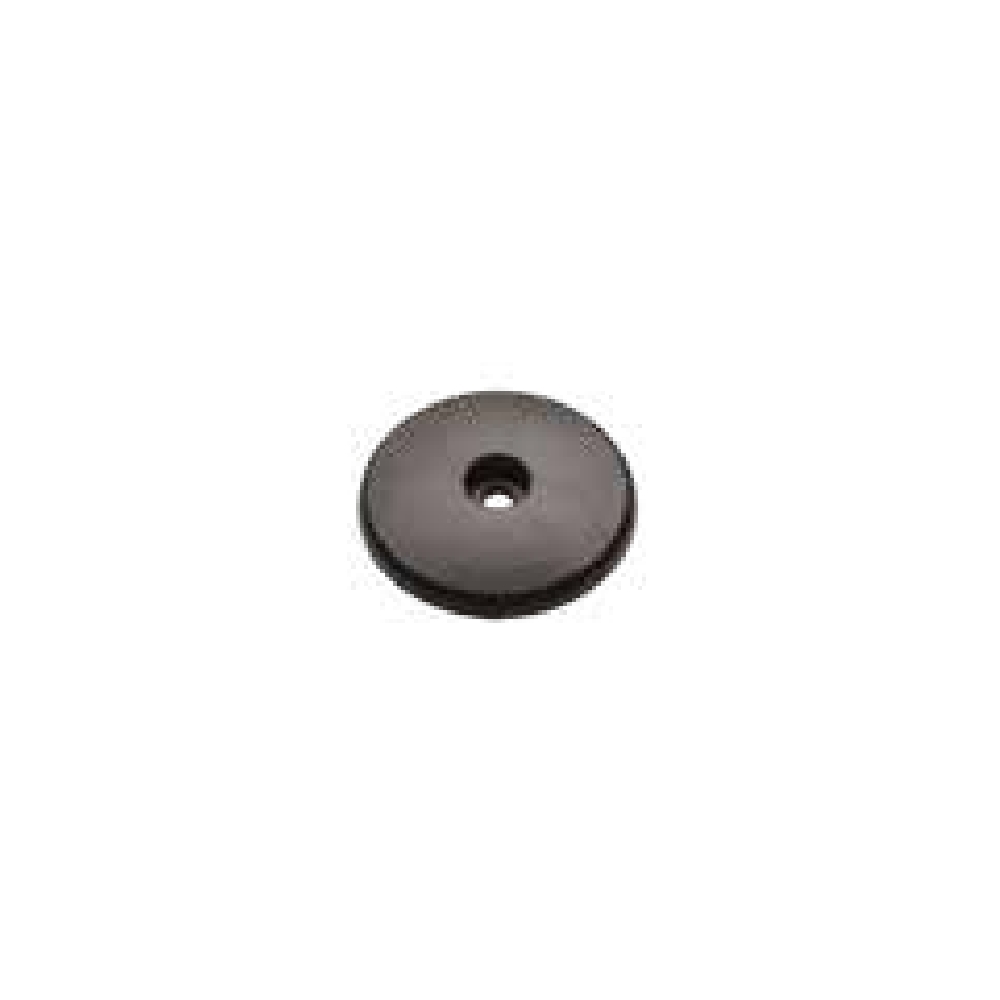

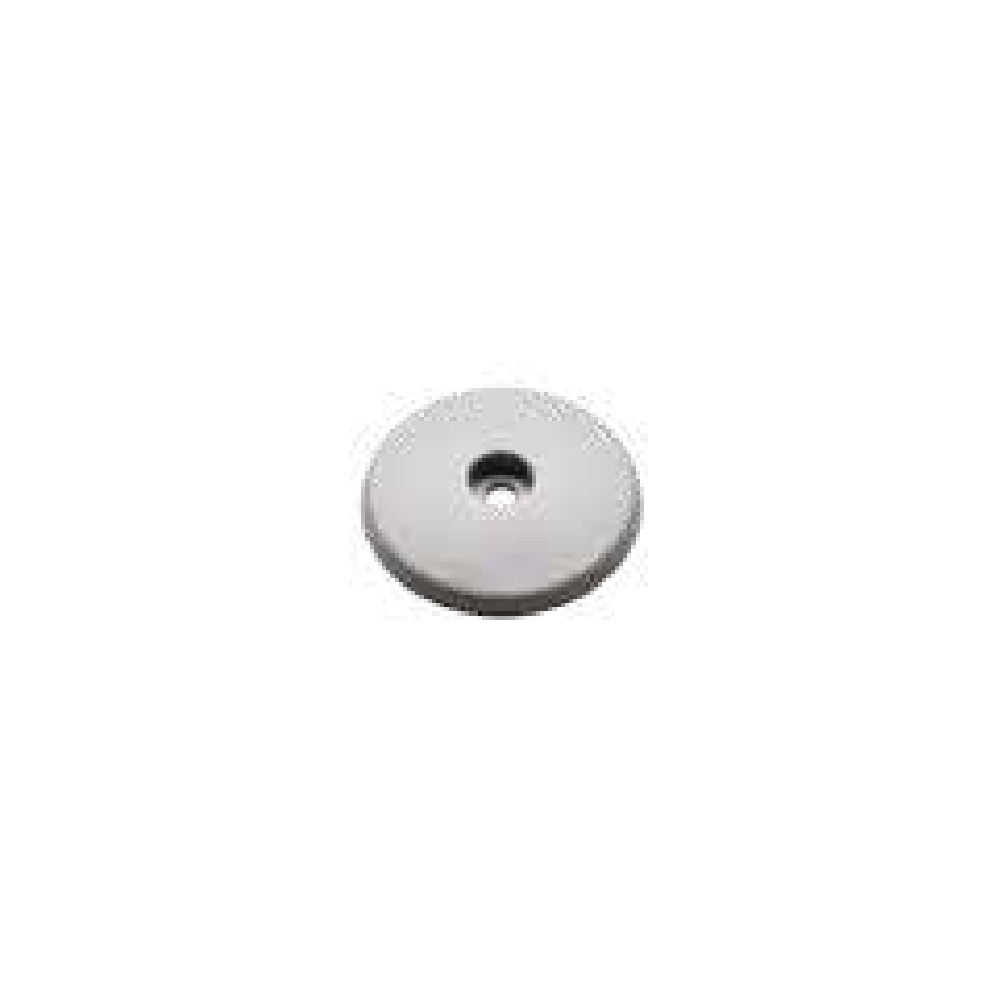

1) Disk U-Washer

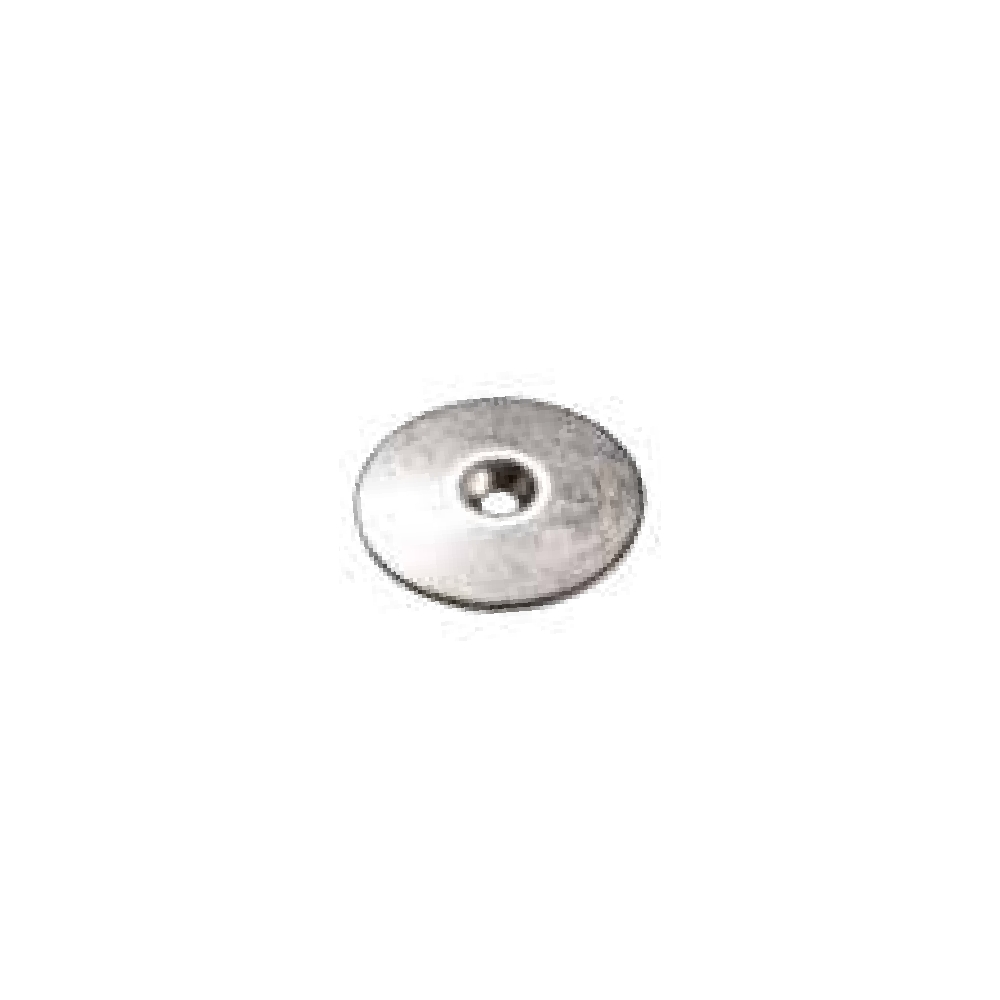

Materiál: a) nerezová ocel

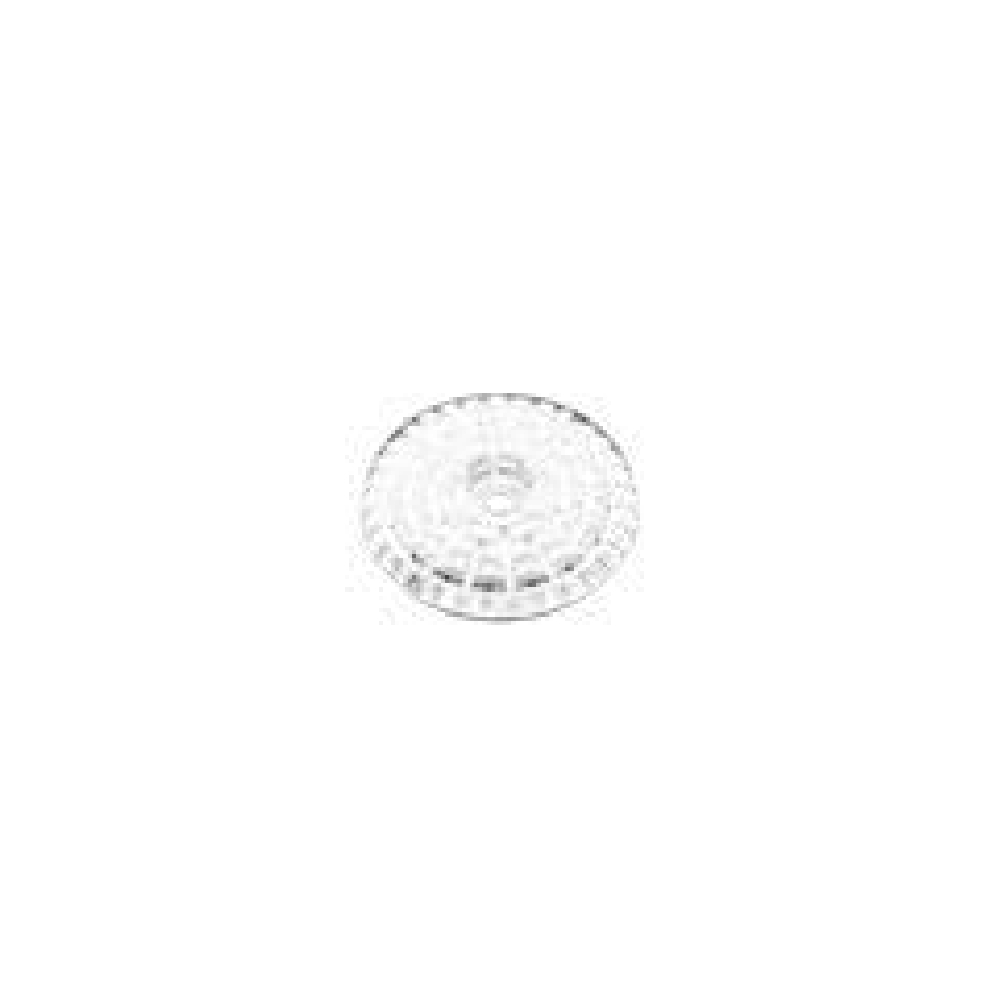

               b) polymer (různé barvy)

Rozměry:  Ø 35 mm nebo Ø 50 mm

2) Nerezový šroub pro uchycení disku (U-Washer-Vis)

3) Mezerník pro použití KIT-WR na DPH terčích (DPH-TABS-4.5-H17-POM-WR)

Trny o výšce 17 mm vymezující mezeru 4,5 mm mezi díly dlažby.

Materiál: Polymer

4) Kolík PB-KIT-1 pro použití KIT-WR na PB a BC terčích

Použití KIT-WR (PB/BC)

Sada KIT-WR pro terče Buzon série PB a BC obsahuje tyto části:

1) Zajišťovací disk U-Washer o průměru 35 mm nebo 50 mm

2) Nerezový šroub U-Washer-Vis

3) Kolík PB-KIT-1 pro uchycení šroubu do hlavy PB/BC terče.

Pozn.: Jednotlivé díly se objednávají samostatně.

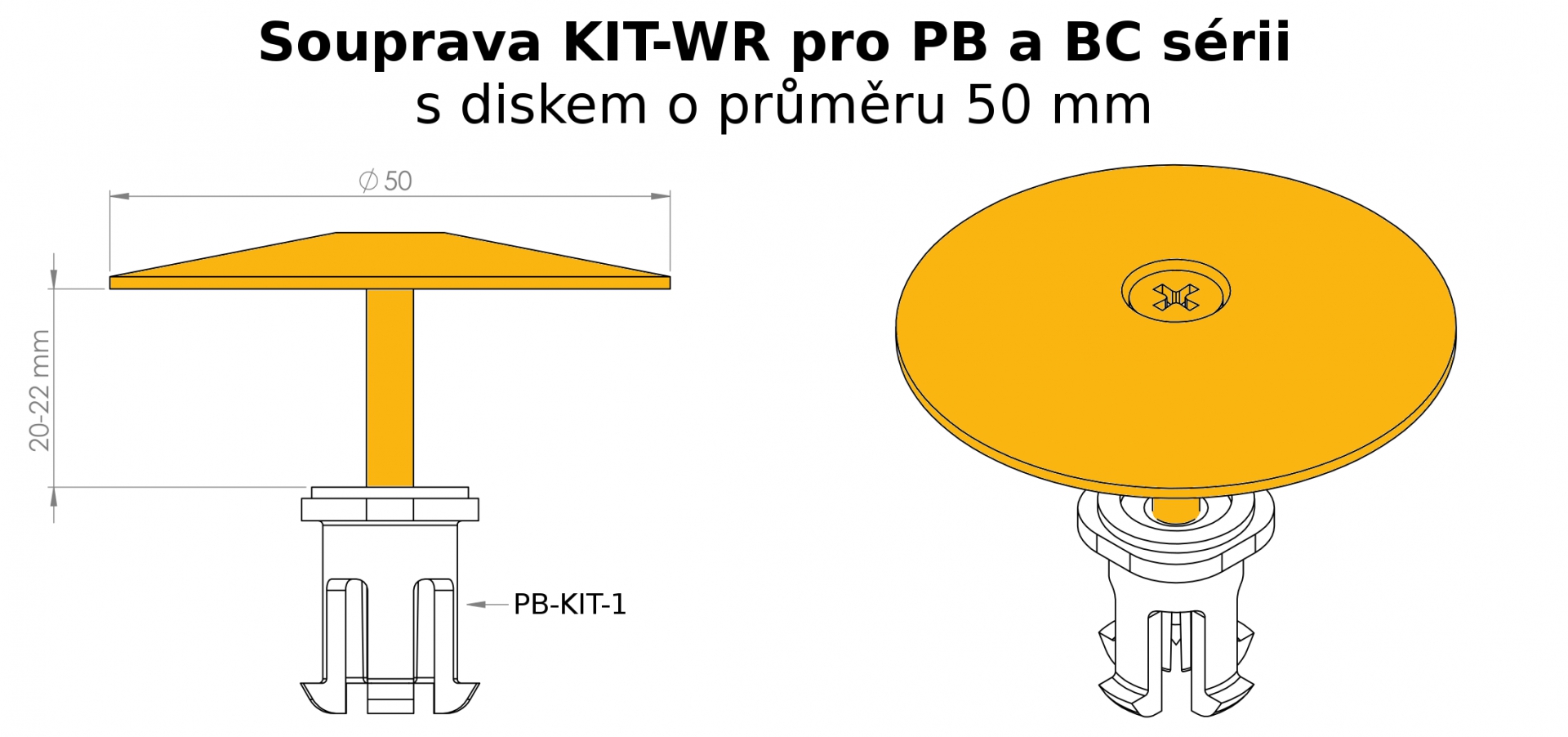

Nákres disk ANTIWIND-WASHER s PB-KIT-1

Cena za kompletní sadu zajištění dlažby pro PB a BC sérii: 32 Kč/sadu (bez DPH).

Použití KIT-WR (DPH)

Souprava pro zajištění venkovní keramické dlažby KIT-WR pro terče pod dlažbu Buzon DPH série, se skládá z těchto částí:

1) Zajišťovací disk U-Washer o průměru 35 mm nebo 50 mm

2) Nerezový šroub U-Washer-Vis

3) Mezerník DPH-TABS-POM-WR s trny o tloušče 4,5 mm a výšce 17 mm, který je ve střední části uzpůsoben pro přichycení šroubu.

Zajišťovací systém Buzon WIND RESISTANT KIT lze instalovat na podstavce BUZON DPH série DPH-2 až DPH-13.

Cena za kompletní sadu zajištění dlažby pro DPH sérii: 40 Kč/sadu (bez DPH).

Pozn.: Jednotlivé díly sady se objednávají samostatně.

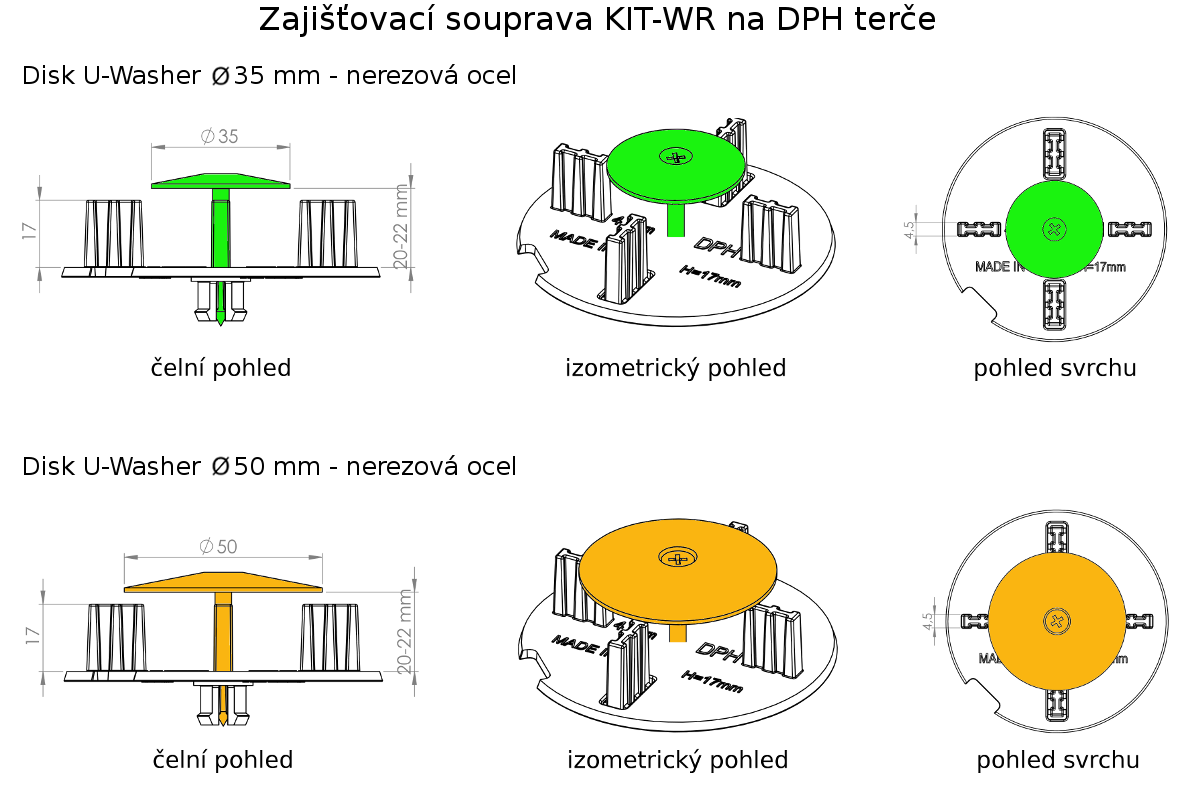

Nákres s technickou specifikací zajišťovací sady KIT-WR na mezerníku DPH-TABS-POM-WR



Detailní postup použití disku WIND RESISTANT U-WASHER na podstavci DPH - ke stažení (.PDF).

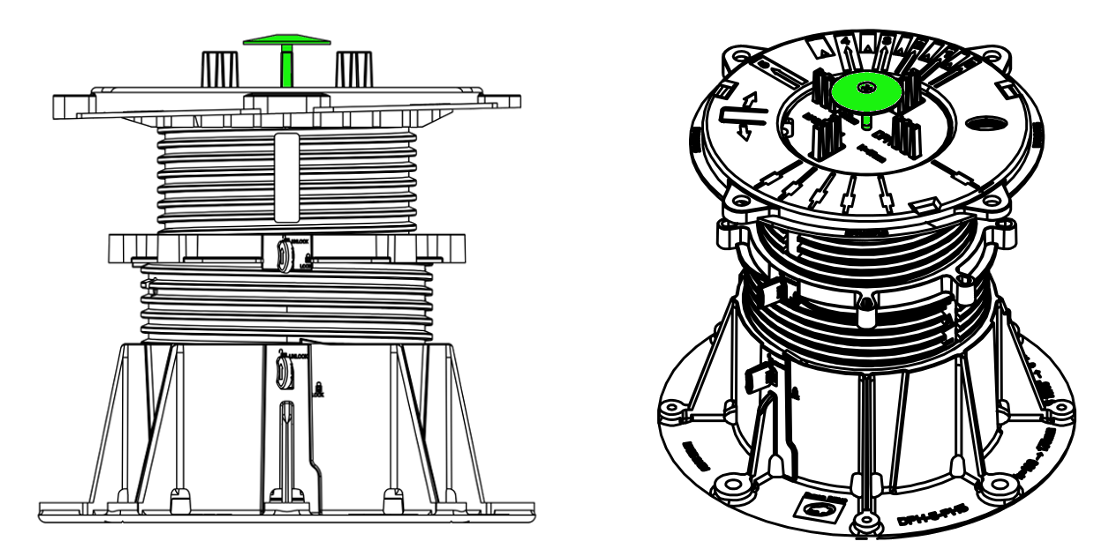

Náhled použití zajišťovací sady KIT-WR na terči BUZON DPH-5-PH5
(se sklonovým korektorem na hlavě terče):

                (čelní pohled)                         (izometrický pohled)

   Zajištění venkovní keramické dlažby Buzon WIND RESISTANT KIT na terčí DPH5-PH5 nákresy

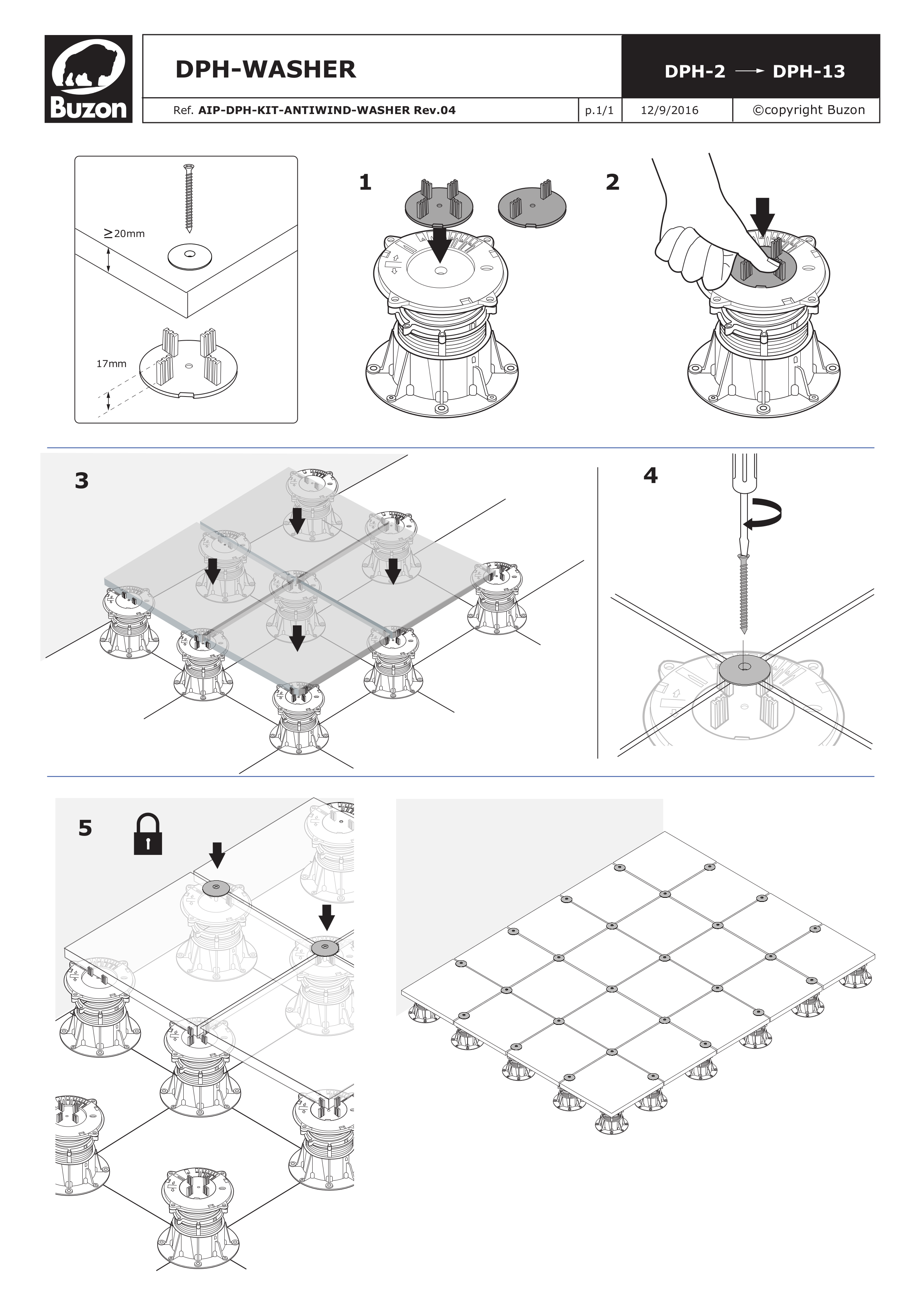

Nákres použití systému zajištění venkovní dlažby WIND RESISTANT KIT na terčích DPH:

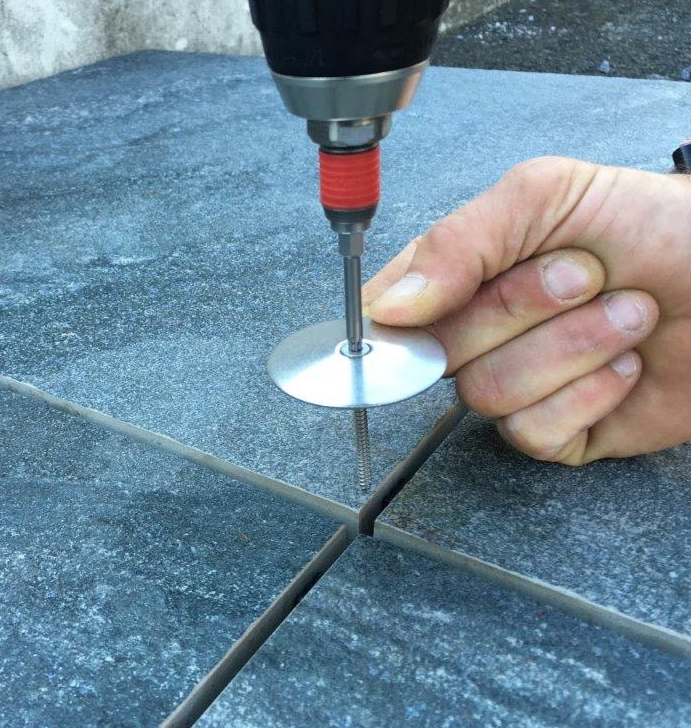

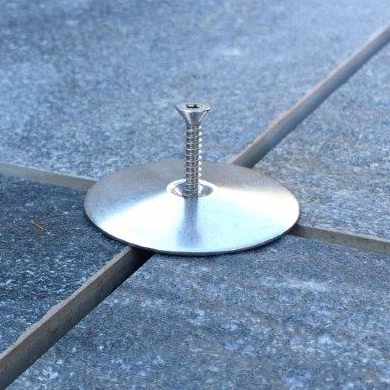

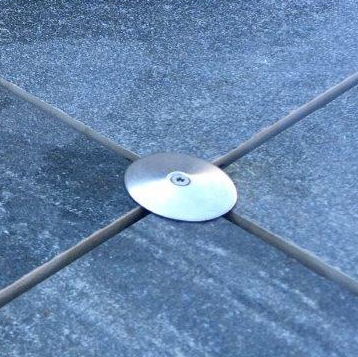

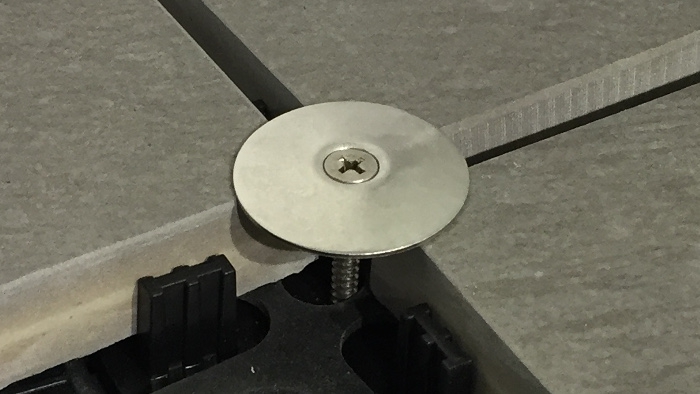

Postup zajištění dlažby pomocí sady WIND RESISTANT KIT:

Video

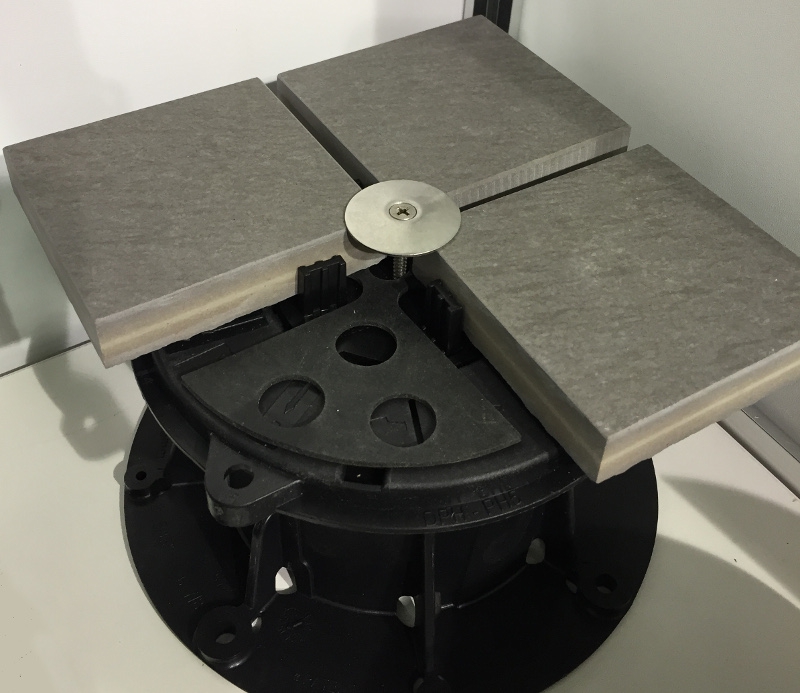

Ukázka použití zajišťovacího disku U-WASHER na terči PB série:

Dekory produktu Buzon WIND RESISTANT KIT (KIT-WR) pro zajištění venkovní keramické dlažby
