Rektifikační terče BUZON® - série DPH - BUZON DPH terče s pevnou výškou 17 mm a 28 mm

Rektifikační terče Buzon DPH série - 17 mm a 28 mm

Cena: od 26,- Kč/ks bez DPH

Výrobce: Buzon Pedestal International S.A.

Rektifikační terče BUZON® s pevnou (nenastavitelnou) výškou z DPH série:

  • DPH-F17  - výška 17 mm     (dřívější ozn. DPH-0)
  • DPH-F28  - výška 28 mm     (dřívější ozn. DPH-1)

Bez mezerníků.

Lze doplnit o mezerníky vysoké 25 mm či 17 mmsklonový korektor PH5 pro úpravu sklonu plochy, držák roštu - podkladního hranolu (pro dřevěné či dřevoplastové terasy), či gumové podložky o síle 1 a 2 mm.

X

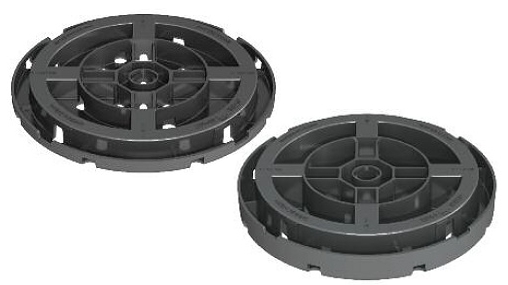

Galerie produktu BUZON DPH terče s pevnou výškou 17 mm a 28 mm

Výška terče:

DPH-F17: výška 17 mm, nenastavitelná. Se sklonovým korektorem PH5 - výška 26 mm.  (Dřívější označení DPH-0.)

DPH-F28: výška 28 mm, nenastavitelná. Se sklonovým korektorem PH5 - výška 37 mm.  (Dřívější označení DPH-1.)

Přidání sklonového korektoru PH5 umožní úpravu sklonu o 0-5%.



Materiál:

Co-polymer polypropylen (CPP), tloušťka materiálu 2 – 5 mm.

Složení materiálu: 80% CPP recyklovaný, 20% mastek + UV ochranná složka; 100% recyklovatelný



Rozměry terčů DPH-F17 a DPH-F28:

Základna terče: průměr 170 mm, plocha povrchu 227 cm².

Hlava terče: průměr 145 mm, plocha povrchu 165 cm².



Odolnost:

Odolné proti stárnutí, nepříznivým povětrnostním podmínkám, UV záření, téměř všem chemikáliím a proti korozi.

Vhodné pro použití při teplotách od -50ºC do +90ºC.



Nosnost rektifikačních terčů DPH-F17 a DPH-F28:

Nosnost byla testována při zatížení na středu (1/1), polovině (½) a čtvrtině (¼) plochy podstavce.



Pozice Zatížení (daN)
DPH-F17 DPH-F28
1/1 5450 5120
1/2 2820 2325
1/4 1460 1325



* 1 daN = 1 kg/f

Důležitá poznámka:

a) Bezpečnost pro povrchy pro pěší: vydělte uvedené zatížení 2, s bezpečnostním faktorem -15%

b) Bezpečnost pro technické podlahy: vydělte uvedené zatížení 4, s bezpečnostním faktorem -15%

Popis terčů DPH-F17 a DPH-F28

Rektifikační terč DPH-F17

Rektifikační terč BUZON DPH-0Typ terče: podstavec s pevnou výškou, bez integrovaných mezerníků a bez vestavěného sklonového korektoru

Výška: 17 mm

Složení terče: 1 díl

Možné příslušenstvímezerníky TABS/PP o výšce 25 mm a TABS/PP/H-17 o výšce 17 mm, korektor sklonu PH5, držák roštu, gumové podložky E10 a E20.

Dřívější označení (před r.2019): DPH-0
Nákres rektifikačního terče BUZON DPH-0 bez a se sklonovým korektorem PH5

Nákres terče DPH-F17:

1) samostatný terč DPH-F17



2) terč DPH-F17 s přidaným sklonovým korektorem PH5



Technický list terče BUZON DPH-F17


Rektifikační terč DPH-F28

Rektifikační terče BUZON DPH-1Typ terče: podstavec s pevnou výškou, bez integrovaných mezerníků a bez vestavěného sklonového korektoru

Výška: 28 mm

Složení terče: 1 díl

Možné příslušenstvímezerníky TABS/PP o výšce 25 mm a TABS/PP/H-17 o výšce 17 mmkorektor sklonu PH5držák roštugumové podložky E10 a E20.

Dřívější označení (před r.2019): DPH-1
Nákres rektifikačního terče BUZON DPH-1 bez a se sklonovým korektorem PH5

Nákres terče DPH-F28:

1) samostatný terč DPH-F28



2) terč DPH-F28 s přidaným sklonovým korektorem PH5



Technický list terče BUZON DPH-F28
