BUZON WIND RESISTANT U-WASHER disk pro zajištění venkovní dlažby

Výrobce: Buzon Pedestal International

Univerzální nerezový disk zajišťující dlažbu např. proti nadzvednutí větrem, pro nastavitelné podstavce Buzon.

Vhodné pro keramickou dlažbu o tloušťce 20 – 22 mm.

2 velikosti – Ø 35 mm, Ø 50 mm

Základní balení v ceně 28,50 Kč/bal obsahuje pouze 1 univerzální disk a 1 šroub.

Sada pro PB a BC sérii (tj. vč. PB-KIT-1): 32,- Kč/sadu (bez DPH)
Sada pro DPH sérii (tj. vč. DPH-TABS-POM-WR): 40,- Kč/sadu (bez DPH)

X

Technická specifikace zajišťovacího disku pro keramickou dlažbu BUZON WIND RESISTANT U-WASHER:

Materiál: nerezová ocel

Rozměry:  Ø 35 mm nebo Ø 50 mm

Použití: Vhodné pro venkovní keramickou dlažbu o tloušťce 20 - 22 mm.

Základní balení obsahuje pouze 1 univerzální nerezový disk a 1 šroub. Pro instalaci na terče je pak nutné další příslušenství - viz záložky instalace na PB/BC a DPH terče.

Instalace disku na terče DPH série

Zajišťovací disk WIND RESISTANT U-WASHER lze instalovat na nastavitelné podstavce BUZON DPH série DPH-2 až DPH-13.

Instalace  zajišťovacího disku WIND RESISTANT U-WASHER na hlavu DPH podstavce Buzon probíhá do mezerníku (DPH-TABS-POM-WR) o tloušče 4,5 mm a výšce 17 mm, který je ve střední části uzpůsoben pro přichycení šroubu - viz nákres níže. (Mezerník DPH-TABS-POM-WR se objednává samostatně.)

Cena za kompletní sadu zajištění dlažby pro DPH sérii: 40 Kč/sadu (bez DPH).

Tato sada obsahuje 1 univerzální nerezový disk, 1 šroub a 1 mezerník DPH-TABS-POM-WR. (Pozn.: Jednotlivé součástky se objednávají samostatně.)

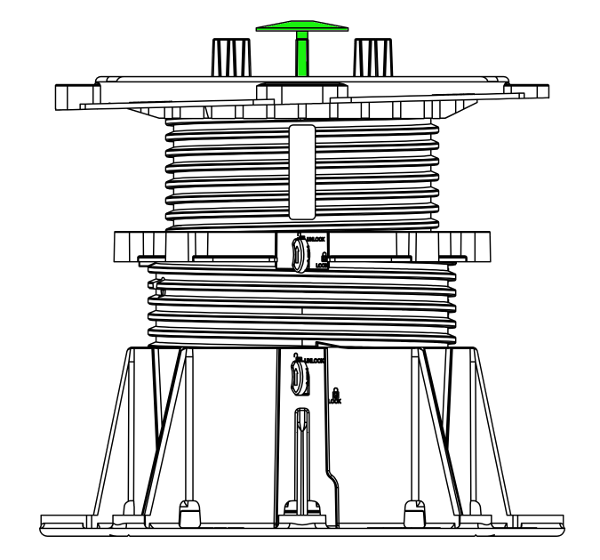

Nákres s technickou specifikací zajišťovacích destiček BUZON DPH-KIT-ANTIWIND

Detailní postup použití podložky WIND RESISTANT U-WASHER na podstavci DPH - ke stažení (.PDF).

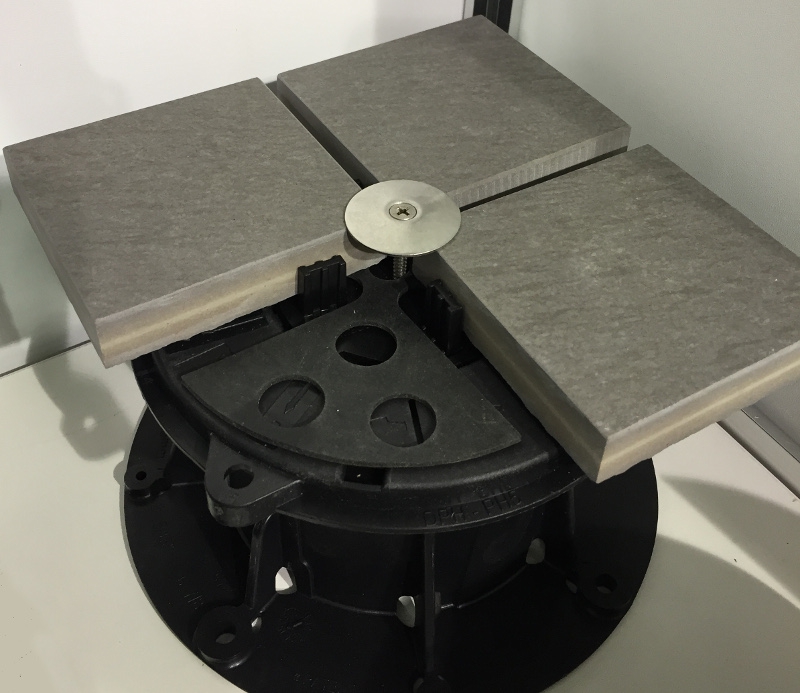

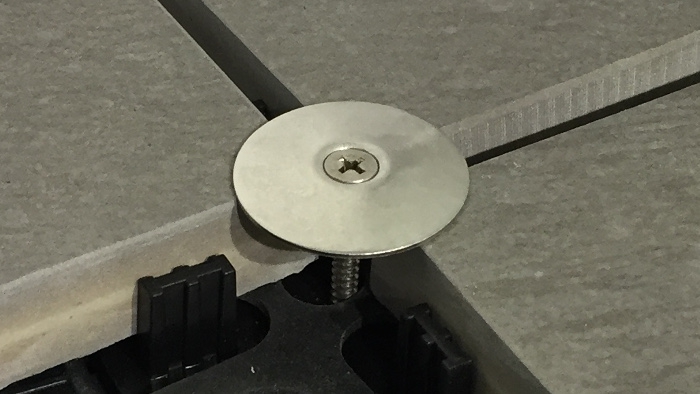

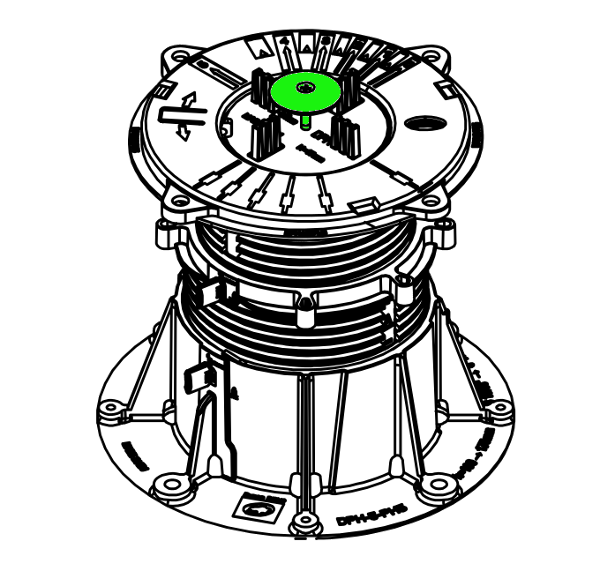

Náhled použití disku na terči BUZON DPH-5-PH5 (se sklonovým korektorem na hlavě terče):

Zajišťovací destička DPH-KIT-ANTIWIND na rektifikačním terči BUZON DPH5-PH5 boční pohled    Zajišťovací destička DPH-KIT-ANTIWIND na rektifikačním terči BUZON DPH5-PH5 izometrický pohled

Nákres instalace zajišťovacího disku pro keramickou dlažbu DPH-KIT-ANTIWIND-WASHER:

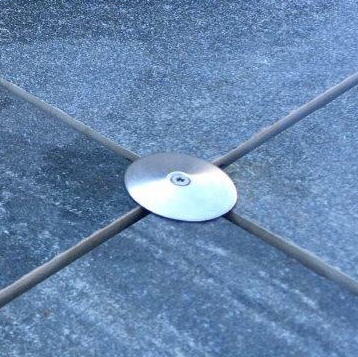

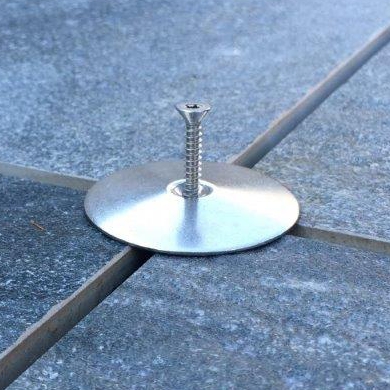

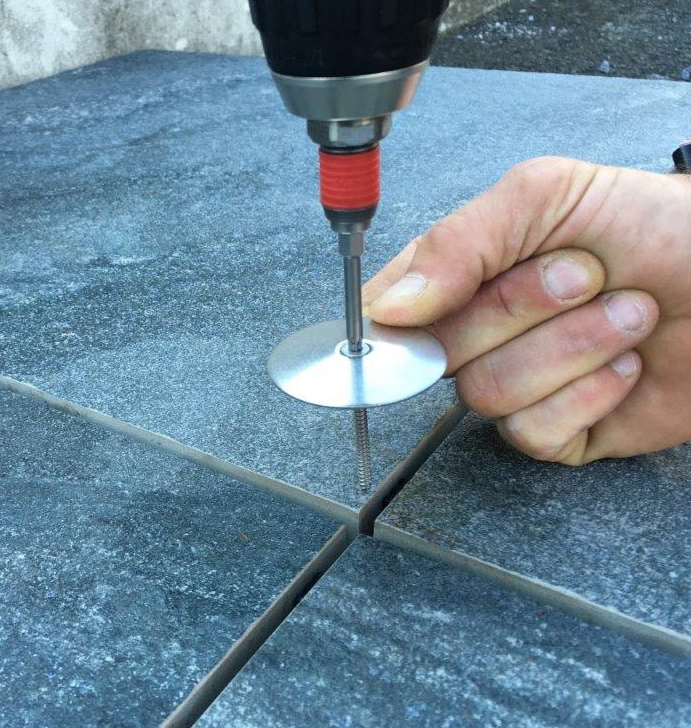

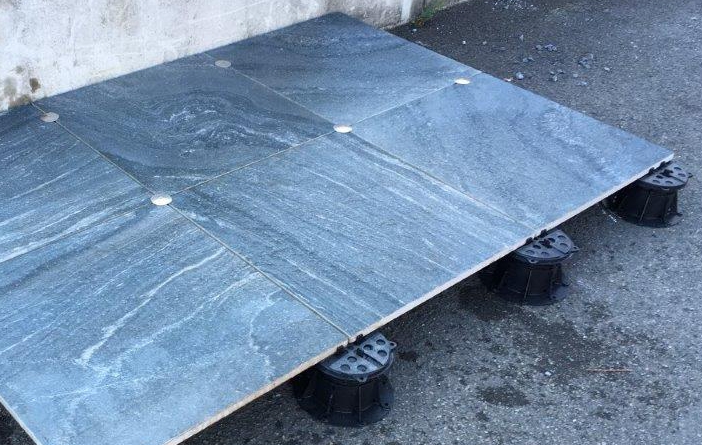

Postup zajištění dlažby pomocí destiček BUZON DPH-KIT-ANTIWIND:

Instalace disku na terče PB a BC série

Univerzální nerezový zajišťovací disk WIND RESISTANT U-WASHER je možné instalovat také na podstavce PB a BC série.

V tomto případě je pro přichycení šroubu do středu hlavy PB či BC terče využit kolík PB-KIT-1.

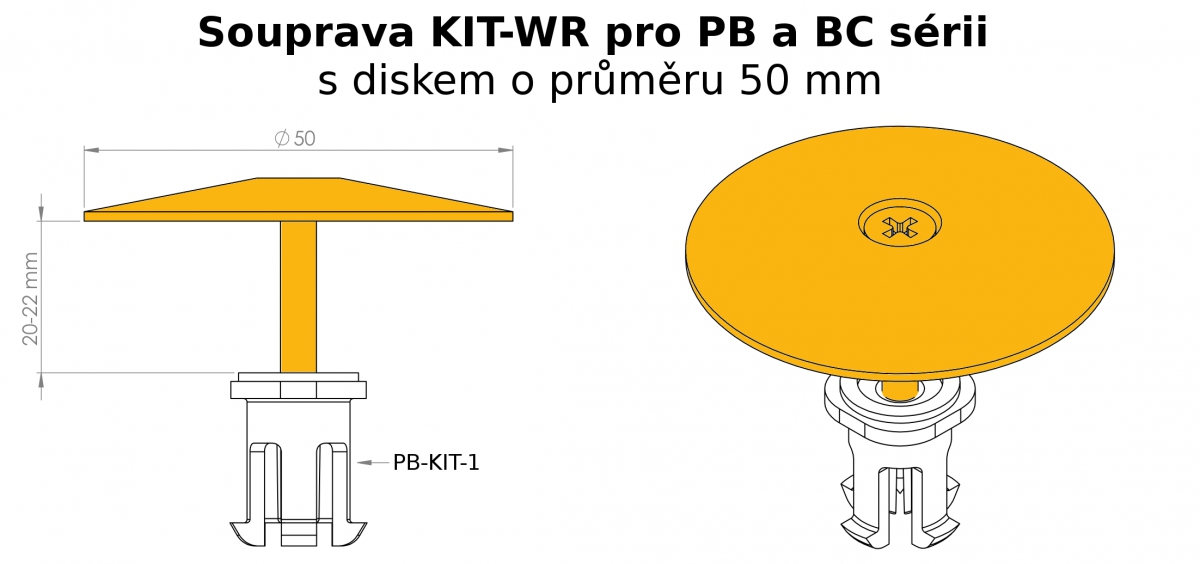

Nákres disk ANTIWIND-WASHER s PB-KIT-1

Cena za kompletní sadu zajištění dlažby pro PB a BC sérii: 32 Kč/sadu (bez DPH).

Tato sada obsahuje 1 univerzální nerezový disk, 1 šroub a 1 kolík PB-KIT-1. (Pozn.: Jednotlivé součástky se objednávají samostatně)
