Rektifikační terče BUZON® - série PB - BUZON® PB terče s nastavitelnou výškou

Rektifikační terče Buzon - PB série | Fasády&Terasy

Cena: od 69,50 Kč/ks bez DPH

Výrobce: Buzon Pedestal International S.A.

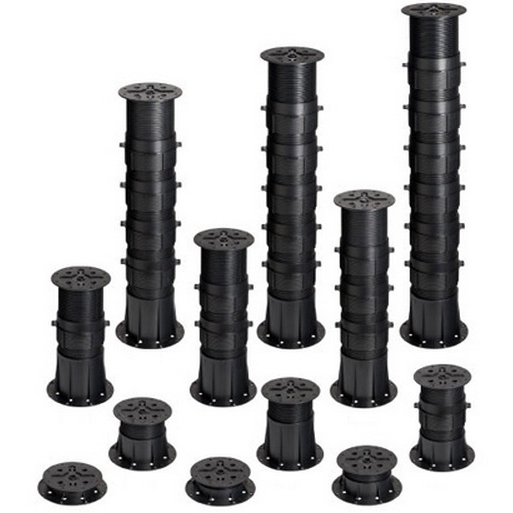

Vysoce univerzální rektifikační terče BUZON® PB série s nastavitelnou výškou od 28 mm do 965 mm:

PB-01  - výška    28 -   42 mm         PB-6    - výška  285 - 367 mm
PB-1    - výška    42 -   60 mm         PB-7    - výška  365 - 485 mm
PB-2    - výška    60 -   90 mm         PB-8    - výška  452 - 605 mm
PB-3    - výška    90 - 145 mm         PB-9    - výška  537 - 725 mm
PB-4    - výška  145 - 245 mm         PB-10  - výška  620 - 845 mm
PB-5    - výška  230 - 315 mm         PB-11  - výška  705 - 965 mm

Široká nabídka příslušenství umožňující podepření různých druhů materiálu.

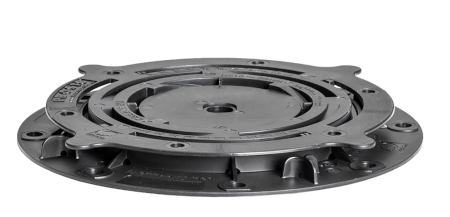

Pro nižší výšku využijte nový terč PB-00 o výšce 15 mm.



X

Složení rektifikačních terčů:

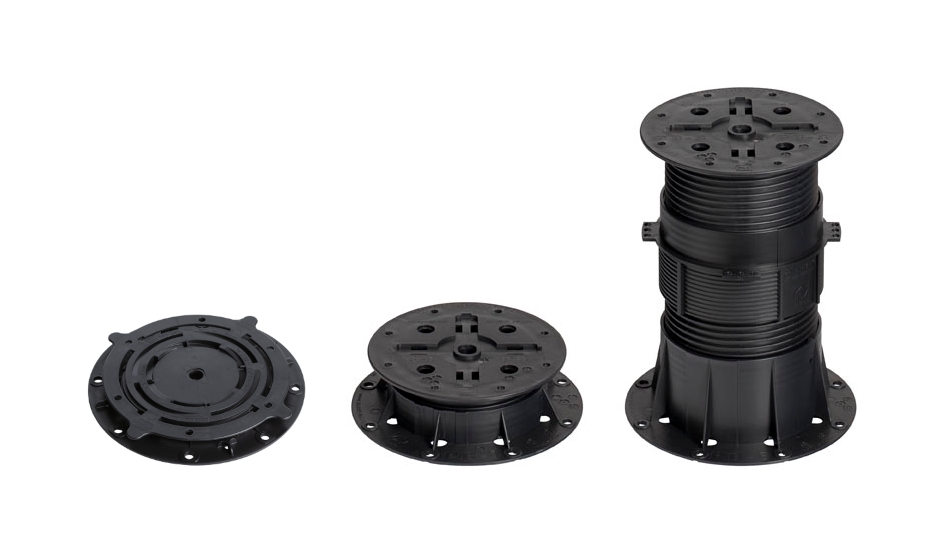

Rektifikační terče PB-01 až PB-4 se skládají ze dvou částí – základny a hlavy.

Rektifikační terče PB-5 výše se skládají ze základny, hlavy a níže uvedeného počtu nástavců PB-C1 (dříve označnovaných C1-PB4):

PB-5   = základna PB-4 + 1x nástavec PB-C1 + hlava PB-3

PB-6   = PB-4 + 1x PB-C1

PB-7   = PB-4 + 2x PB-C1

PB-8   = PB-4 + 3x PB-C1

PB-9   = PB-4 + 4x PB-C1

PB-10 = PB-4 + 5x PB-C1

PB-11 = PB-4 + 6x PB-C1



Materiál:

Co-polymer polypropylen (CPP), tloušťka materiálu 3 – 4,5 mm.

Složení: 80% CPP recyklovaný, 20% mastek + UV ochranná složka; 100% recyklovatelný



Rozměry terčů:

Základna - průměr 197 mm, plocha povrchu 305 cm2.

Hlava - průměr 170 mm, plocha povrchu 227 cm2.

Nástavec PB-C1 – průměr 131 mm, výška 143,5 mm.  (používá se od modelu PB-5 výše)



Odolnost materiálu:

Odolné proti nepříznivým povětrnostním podmínkám, UV záření, mořské soli a téměř všem chemikáliím.

Vhodné pro použití v teplotách od -30ºC do +90ºC.



Nosnost rektifikačních terčů BUZON PB série:

Nosnost byla testována při zatížení na střed (1/1), na polovině (½) a čtvrtině (¼) plochy podstavce.

Pozice PB-01 PB-1 PB-2
Výška Zatížení (daN)* Výška Zatížení (daN)* Výška Zatížení (daN)*
1/1 42 mm 842 60 mm 1435 90 mm 1673
1/2 42 mm 525 60 mm 793 90 mm 948
1/4 42 mm 342 60 mm 553 90 mm 525

Pozice PB-3 PB-4 PB-5
Výška Zatížení (daN)* Výška Zatížení (daN)* Výška Zatížení (daN)*
1/1 145 mm 1583 245 mm 1509 315 mm 1037
1/2 145 mm 1119 245 mm 1133 315 mm 968
1/4 145 mm 592 245 mm 573 315 mm 542

* 1 daN = 1kg/f

Bezpečnostní hodnota pro maximální povolené zatížení tlakem pro PB terče:

a) Bezpečnost pro terasy pro pěší: vydělte uvedené zatížení 2, s bezpečnostním faktorem -15%

b) Bezpečnost pro technické podlahy: vydělte uvedené zatížení 4, s bezpečnostním faktorem -15%

Poznámka: Buzon podstavce PB z polypropylenu nejsou určeny k podpírání strojů a zařízení, které se mohou chvět.

Popis terčů PB série

Rektifikační terče BUZON® PB série - modely PB-01 až PB-11 - jsou výškově nastavitelné terče pod dlažbu, terasy a další venkovní pochůzí plochy.

PB podstavce BUZON® lze výškově nastavit od 28 mm do 965 mm. (V případě potřeby nižší výšky lze použít nový PB-00 terč o pevné výšce 15 mm.)

V nabídce je široký sortiment příslušenství:

Další příslušenství Vám rádi nabídneme na základě Vaší poptávky.

Popis jednotlivých modelů nastavitelných podstavců BUZON® série PB:

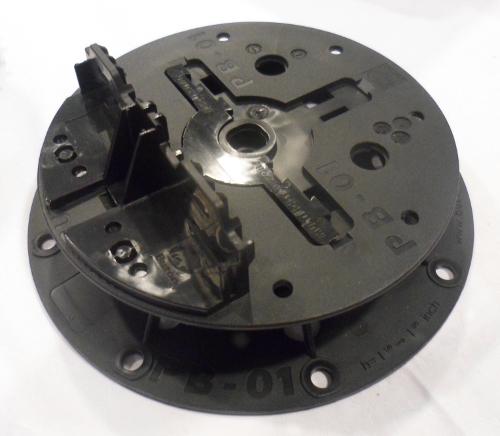

Rektifikační terč PB-01

Rektifikační terč BUZON PB-01



Výškové rozpětí: 28 - 42 mm

Složení terče: 2 díly = základna PB-01 + hlava PB-01



Rektifikační terč PB-1

Rektifikační terč BUZON PB-1

Výškové rozpětí: 42 - 60 mm

Složení terče: 2 díly = základna PB-1 + hlava PB-1





Rektifikační terč PB-2

Rektifikační terč BUZON PB-2



Výškové rozpětí: 60 - 90 mm

Složení terče: 2 díly = základna PB-2 + hlava PB-2







Rektifikační terč PB-3

Rektifikační terč BUZON PB-3



Výškové rozpětí: 90 - 145 mm

Složení terče: 2 díly = základna PB-3 + hlava PB-3

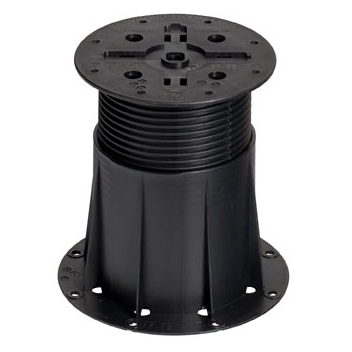

Rektifikační terč PB-4

Rektifikační terč BUZON PB-4



Výškové rozpětí: 145 - 245 mm

Složení terče: 2 díly = základna PB-4 + hlava PB-4



Pro vytvoření vyšších výškových modelů PB-6 a výše se používá model PB-4 doplněný o jeden či více nástavců C1-PB-4.







Rektifikační terč PB-5

Rektifikační terč BUZON PB-5



Výškové rozpětí: 230 - 315 mm

Složení terče: 3 díly = základna PB-4 + 1 x nástavec C1-PB-4 + hlava PB-3









Rektifikační terč PB-6

Výškové rozpětí: 285 - 367 mm

Složení terče: 3 díly = základna PB-4 + 1x nástavec C1-PB-4 + hlava PB-4

Přidáním dalšího nástavce C1-PB-4 lze zvýšit terč na model PB-7 o výškovém rozpětí 365 - 485 mm.



Rektifikační terč PB-7

Výškové rozpětí: 365 - 485 mm

Složení terče: 4 díly = základna PB-4 + 2x nástavec C1-PB-4 + hlava PB-4

Přidáním dalšího nástavce C1-PB-4 lze zvýšit terč na model PB-8 o výškovém rozpětí 452 - 605 mm. Odebráním jednoho nástavce získáte model PB-6.



Rektifikační terč PB-8

Výškové rozpětí: 452 - 605 mm

Složení terče: 5 dílů = základna PB-4 + 3x nástavec C1-PB-4 + hlava PB-4

Přidáním dalšího nástavce C1-PB-4 lze zvýšit terč na model PB-9 o výškovém rozpětí 537 - 725 mm.

Odebráním jednoho či dvou nástavců lze snížit podstavec BUZON na modely PB-6 nebo PB-7.



Rektifikační terč PB-9

Výškové rozpětí: 452 - 605 mm

Složení terče: 5 dílů = základna PB-4 + 3x nástavec C1-PB-4 + hlava PB-4

Přidáním dalšího nástavce C1-PB-4 lze zvýšit terč na model PB-10 o výškovém rozpětí 620 - 845 mm. Odebráním jednoho či více nástavců lze snížit podstavec BUZON na modely PB-6 až PB-8.



Rektifikační terč PB-10

Výškové rozpětí: 620 - 845 mm

Složení terče: 6 dílů = základna PB-4 + 4x nástavec C1-PB-4 + hlava PB-4

Přidáním dalšího nástavce C1-PB-4 lze zvýšit terč na model PB-11 o výškovém rozpětí 705 - 965 mm. Odebráním jednoho či více nástavců lze snížit podstavec BUZON na modely PB-6 až PB-9.



Rektifikační terč PB-11

Výškové rozpětí: 705 - 965 mm

Složení terče: 7 dílů = základna PB-4 + 5x nástavec C1-PB-4 + hlava PB-4

Odebráním jednoho či více nástavců lze snížit podstavec BUZON na modely PB-6 až PB-10.
